近期,中国科学院新疆理化技术研究所与香港中文大学(深圳)合作,分别将一维碳纳米管(CNT)和二维石墨烯(RGO)分散在环氧乳液中,获得了具有导电性能的纳米复合浸润剂。科研人员将所得浸润剂涂覆于玄武岩纤维表面,制备出基于玄武岩纤维的热电转换材料(图1)。
研究表明,所得纤维均为N型半导体且表现出优异的热电转换性能,塞贝克系数(表征材料由于温差而产生电压的能力)分别为-46.34 µV/K和-20.18 µV/K。由于不同纳米复合浸润剂的引入,使玄武岩纤维的单丝拉伸强度由1258MPa(BF)分别提升至1549MPa(CNT/BF)和1679MPa(RGO/BF),分别提升了23%(CNT/BF)和33%(RGO/BF),表明浸润剂对纤维表面缺陷结构具有良好的修复作用。此外,纳米复合浸润剂可有效提升纤维与树脂之间的相互作用,CNT/BF和RGO/BF与环氧树脂之间的界面剪切强度分别提升52%和154%。该研究通过表面改性技术赋予玄武岩纤维独特的多功能特性,为此类纤维的应用提供了新思路。
相关研究成果发表在Colloids and Surfaces A: Physicochemical andEngineering Aspects上。研究工作得到新疆“天山英才”培养计划和中国科学院等的支持。

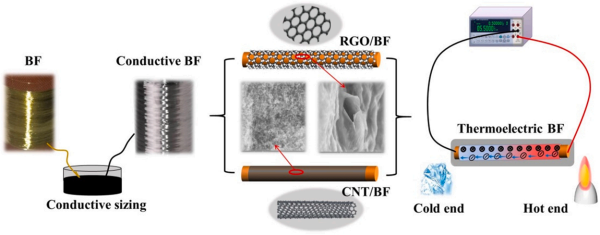

玄武岩纤维基热电转换材料的制备及工作原理
